Cómo configurar Revit®

linkedinfacebooktwittermail

Configuración básica de Revit

En este tutorial de Revit te voy a contar cómo configurar:

  1. Las copias de seguridad de tu archivo de proyecto de Revit.
  2. Las unidades.
  3. Los forzados de Cursor.
  4. Las teclas de acceso rápido o atajos de teclado.

Cómo configurar en Revit las copias de seguridad de tu proyecto

Configurar las copias de seguridad de tu proyecto de Revit

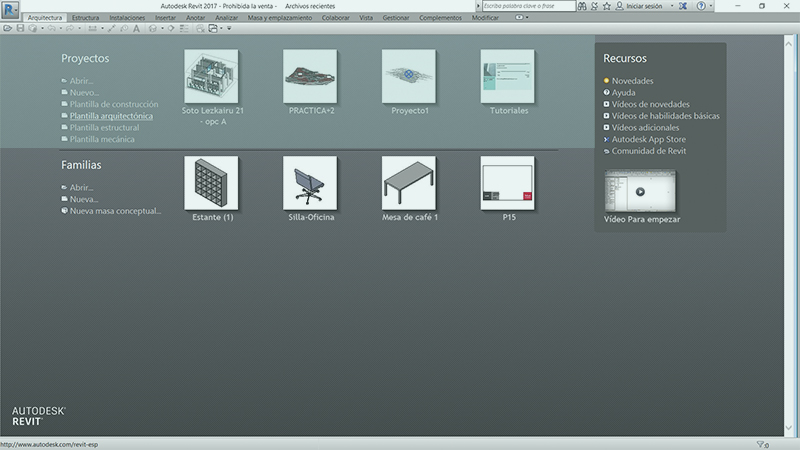

Pantalla de inicio de Revit. Área de Proyectos.

Al abrir Revit aterrizas en la pantalla de inicio. En ella Revit te permite trabajar con Proyectos o con Familias. En el Área de Proyectos puedes:

  • – Buscar proyectos existentes para abrirlos.
    • > Abrir
  • – Acceder a tus últimos cuatro trabajos.
  • – Crear un proyecto nuevo buscando la ruta de la plantilla de proyectos que quieras utilizar.
    • > Nuevo
  • – Crear un proyecto nuevo a través de los accesos directos a las plantillas de proyecto –descubre qué es una plantilla de proyectos en Revit-: Plantilla de construcción, Plantilla Arquitectónica, Plantilla estructural y Plantilla mecánica.

Para configurar las copias de seguridad de un proyecto nuevo o existente:

  1. Despliega la R, Configurar el guardado de seguridad en Revit.
  2. Despliega también Guardar como.
  3. Clica en Proyecto para abrir el cuadro de diálogo Guardar como.
  4. Haz clic en Opciones.

    Se abre el cuadro de diálogo Opciones para Guardar archivos.
  5. Configurar las copias de seguridad en Revit

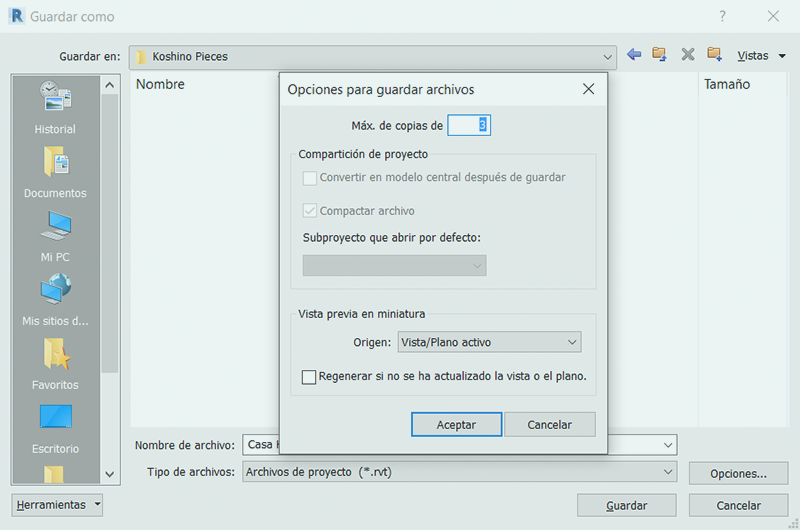

    Cuadro de diálogo Opciones para Guardar archivos de Revit.




  6. Introduce un número Máx. de copias de (Número máximo de copias de seguridad) y Acepta.

En adelante, con cada guardado, Revit generará una copia de tu proyecto hasta el número máximo que hayas configurado. Tres en el ejemplo.



Cómo configurar las unidades de tu proyecto en Revit

Configurar las unidades de tu proyecto en Revit es muy sencillo:

  1. Ve a la ficha Gestionar de la interfaz de Revit.
  2. En el grupo Configuración, Clica en el icono de Unidades de proyecto.

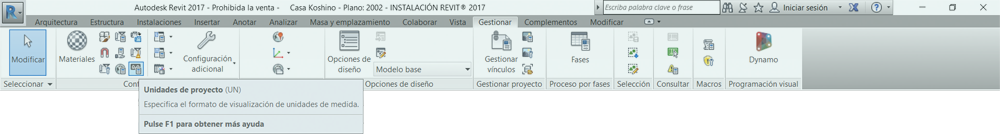

    Configuración de las unidades Revit

    Se abre el cuadro de diálogo Unidades de Proyecto.

    Configurar las unidades en Revit

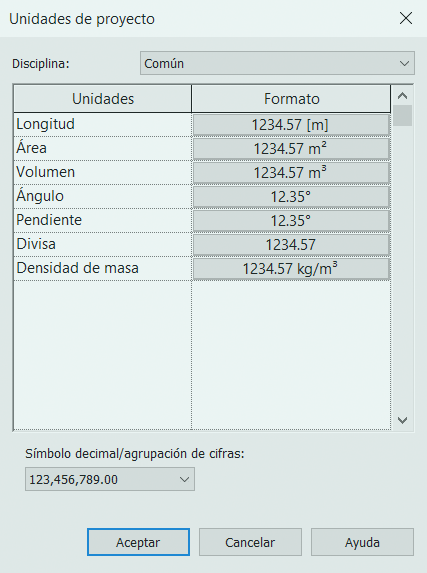

    Cuadro de diálogo Unidades de Proyecto de Revit.



    Disciplina te permite hacer un filtro de las unidades que te muestra Revit: Común (Arquitectura), Estructura, y los distintos bloques de MEP (Climatización, Electricidad, Fontanería y Energía). Selecciona Común.
  3.

  4. En la columna Formato, clica en la casilla correspondiente a la unidad Longitud para abrir el cuadro de diálogo Formato.


    • Configura:
    • – Las Unidades.
    • – El Redondeo, es decir, el número de decimales.
    • – El Símbolo de unidad si quieres que aparezca junto al valor.
  5. Configurar el formato de las unidades en Revit

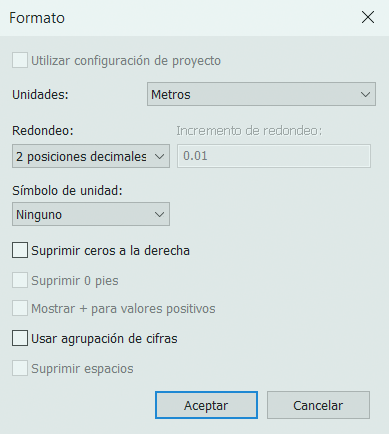

    Cuadro de diálogo Formato de unidades en Revit.

Cuando crees Cotas alineadas cogerá por defecto esta configuración. Aunque podrás modificarla.

Cómo configurar el forzado de cursor en Revit

El Forzado de Cursor es una ayuda de dibujo de Revit. Genera referencia a otros objetos en su punto final, en su punto medio… o forzados de longitud o angular. Para configurarlo:

  1. Ve a la ficha Gestionar de la interfaz de Revit.
  2. En el grupo Configuración, clica en el icono Forzados de cursor.

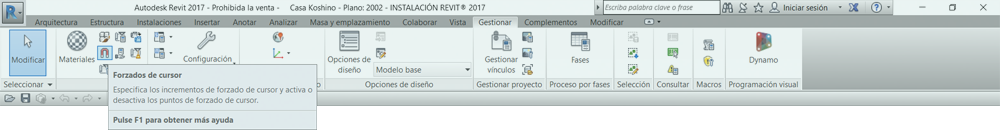

    Configuración forzados cursor de Revit

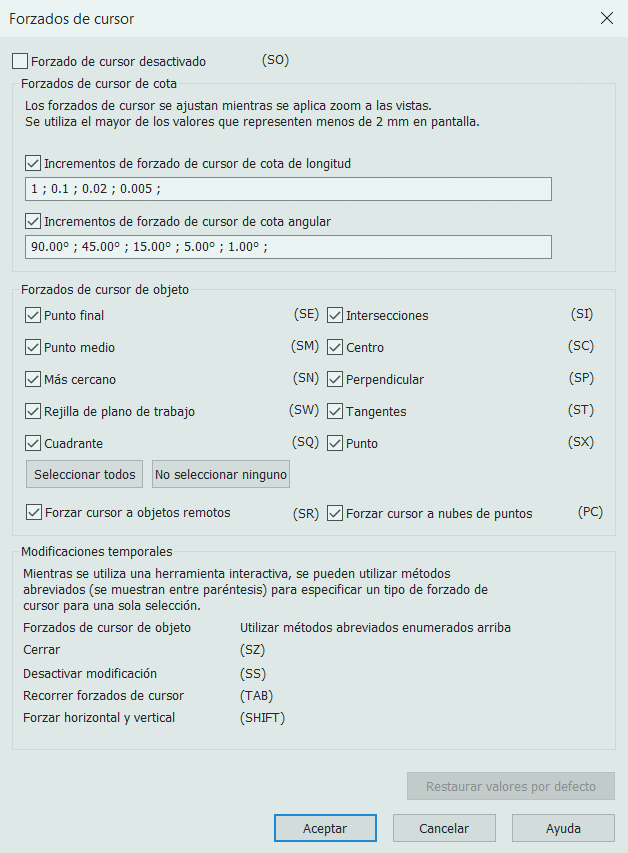

    Se abre el cuadro de diálogo Forzados de Cursor.

    Configurar el forzado de cursor en Revit

    Cuadro de diálogo Forzados de Cursor en Revit.




    • Puedes configurar:
    • – Los Incrementos de forzado de cursor de cota de longitud.
    • – Los Incrementos de forzado de cursor de cota de angular.
    • – Los Forzados de cursor de objeto.
      Aunque no te lo aconsejo también puedes desactivar a nivel de proyecto el forzado de cursor activando la casilla Forzado de cursor desactivado.
Cómo configurar las teclas de acceso rápido en Revit
Configuración de los atajos de teclado en Revit

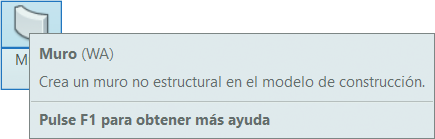

Tecla de acceso rápido WA. Herramienta Muro.

Las teclas de acceso rápido te permiten activar de una manera ágil una orden, por ejemplo Muro, introduciendo un atajo de teclado (WA).

Si sitúas el cursor sobre una orden, aparece junto al título, entre paréntesis, su atajo de teclado.

Para personalizar las teclas de acceso rápido:

  1. Despliega la R, Configurar las teclas de acceso rápido en Revit.
  2. Clica en Opciones, y accede a la ficha Interfaz de usuario.

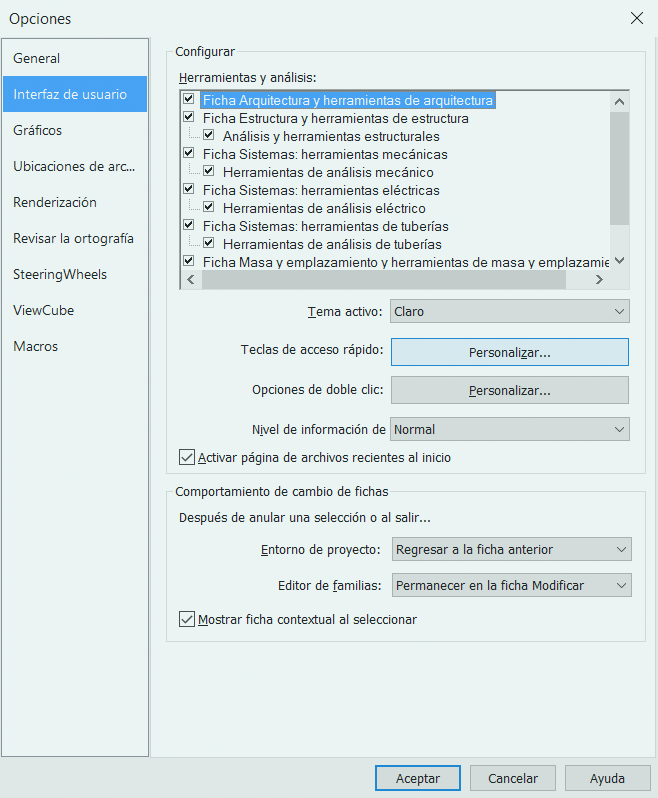

    Se abre el cuadro de diálogo Opciones.
  3. Configuración de los atajos de teclado en Revit

    Cuadro de diálogo Opciones.




  4. Haz clic en Personalizar… Teclas de acceso rápido.
  5.
    Se abre el cuadro de diálogo Teclas de acceso rápido.

    Configuración de los atajos de teclado en Revit

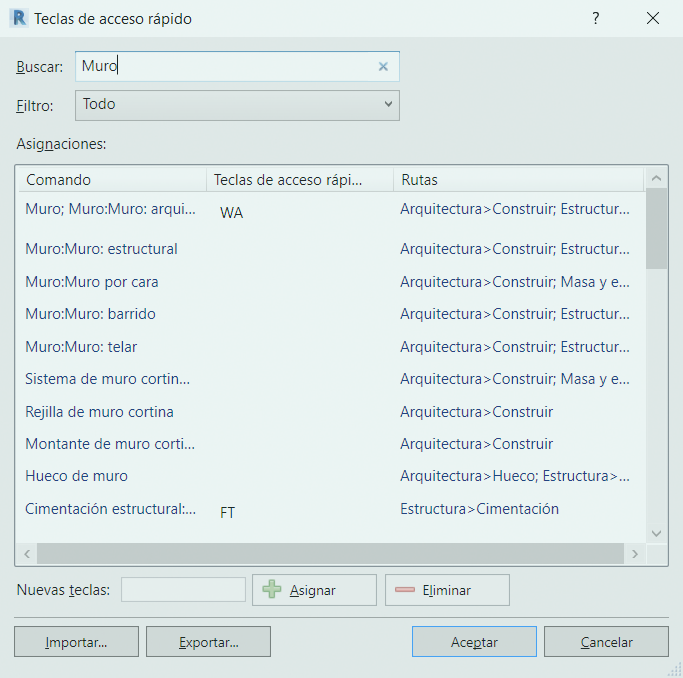

    Cuadro de diálogo Teclas de acceso rápido.

  6. Para modificar el atajo de teclado de la herramienta muro:
    • – Introduce en la casilla Buscar un comando, por ejemplo Muro.
    • – Selecciona el comando de la tabla.
    • – Introduce un nuevo valor en la casilla Nuevas teclas, MU, y clica en Asignar.
    • – Acepta.

Si introduces el atajo, MU, se activa la orden la Muro.
