Cómo utilizar en Revit la Caja de luz Smartframe

Voy a comenzar por el final, y contarte cómo utilizar la solución de retail Smartframe que hemos desarrollado para Kendu con Autodesk Revit.

Echa un vistazo a estos dos breves vídeos:

  1. En este enlace te cuento cómo definir el tipo y ajustar sus dimensiones.
  2. En este otro link, cómo cambiar la foto del textil retroiluminado.

Te dejo además las INSTRUCCIONES .-)

  1. Una vez volcada la familia en tu proyecto, selecciona el tipo y modifica sus dimensiones: Altura y Longitud.
    • > Ventana de Propiedades
      • > Depliega > selecciona el tipo
      • > Grupo Cotas
        • > Altura
        • > Longitud
  2. Cambia la foto del textil retroiluminado:
    • 02.1. Edita el valor del parámetro de ejemplar MaterialTextilConFoto.
      • > Ventana de Propiedades > grupo Materiales y acabados > MaterialTextilConFoto
    • 02.2. Define un nuevo Material, duplicando el existente.
      • > Explorador de materiales > selecciona el material FOTOGRAFÍA > clica en el botón derecho del ratón > Duplicar
    • 02.3. Desde la pestaña Aspecto del nuevo material, clica en la opción Duplica este activo o Duplica este elemento (según la versión de Revit que utilices .-)
      • > Explorador de materiales > pestaña Aspecto > Duplica este activo
    • 02.4. Carga una imagen con las proporciones de la caja de luz, y edita su Desfase (muy muy importante. Te dejo los valores: 0,99 y -1,19 m) y Tamaño de muestra.

Solución de retail Smartframe

Termino por el principio:

El pasado día veintitrés de mayo de dos mil dieciocho, Kendu nos trasladó la necesidad de desarrollar en entorno BIM, con Autodesk Revit, el modelo de información de tres variantes de la Caja de luz Smartframe.

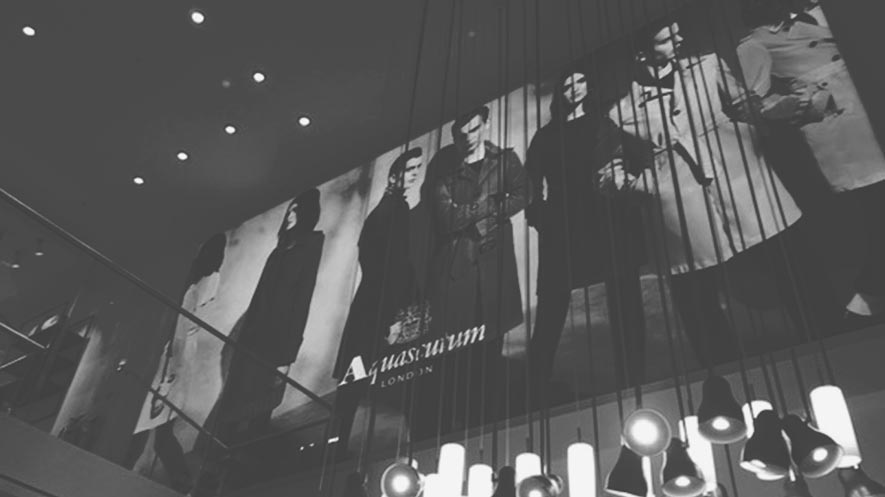

Smartframe es una solución de retail desarrollada por Kendu, que permite exponer e intercambiar imágenes impresas en textil.



  • Photo on backlite canvas with velcro-LBV.
  • Backlighted photo, frontal access.
  • Backlighted photo, rear access.

Modelo BIM de Smartframe

Así, hemos desarrollado con la versión 2015 de Autodesk Revit una familia paramétrica, LOD 350, que incluye:

  • – Una estructura auxiliar de perfiles de aluminio extrusionado.
  • – Un textil que permite cambiar la imagen de fondo.
  • – Información de la solución.
  • – Parámetros para transformar la familia en sus distintas variantes.
  • – Conexión a la instalación de electricidad.

Nos leemos,
Saray Berrio Fernández
