Conoce todos los secretos de la Interfaz de Revit

En este tutorial de Revit, de Autodesk, voy a mostrarte cómo está organizada su interfaz.

¿BIM? BIM o Building Information Modeling es una metodología de trabajo colaborativo para la concepción y gestión de proyectos de edificación y obra civil. BIM centraliza toda la información de un proyecto (geométrica o 3D, tiempos o 4D, costes o 5D, ambiental o 6D, y mantenimiento o 7D) en un modelo digital desarrollado por todos sus agentes.

Interfaz de Revit

El Visor

En el Visor vas a ubicar distintas ventanas con vistas de tu proyecto que te van a ayudar a desarrollarlo.

La ventana de propiedades

Si seleccionas un objeto en el visor, la ventana de Propiedades te muestra información de él. Por ejemplo, de una ventana, la altura de su antepecho. Si no tienes ningún elementos seleccionado, la ventana de Propiedades te muestra información de la vista activa. Por ejemplo, su escala. Si en algún momento cierras sin querer la ventana de Propiedades puedes cargarla en:

> Ficha Vista > grupo Ventanas > despliega Interfaz de usuario > Propiedades

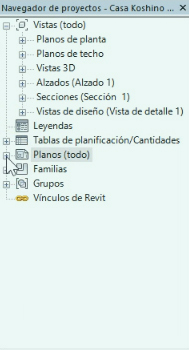

El navegador de proyectos

El Navegador de proyectos es similar al Explorador de Windows o el Finder de MAC OS . En él puedes encontrar todos los elementos que corforman tu proyecto: vistas -planta, alzado o sección entre otras-, planos, familias -de sistema como los muros o estándar como los aparatos sanitarios-. Como sucede con la ventana de propiedades, si accidentalmente cierras el Navegador de proyectos, puedes volver a abrirlo en:

> Ficha Vista > grupo Ventanas > despliega Interfaz de usuario > Navegador de proyectos

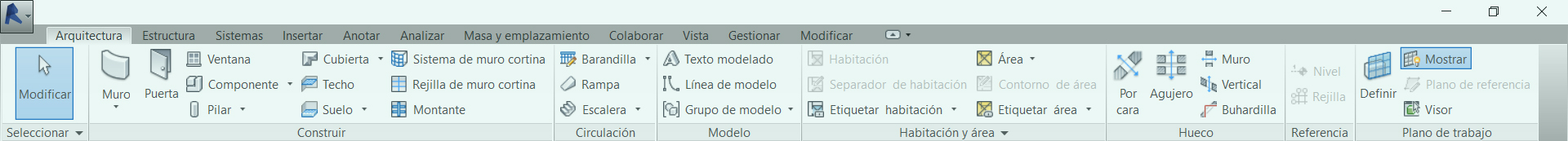

La cinta de opciones

Las distintas herramientas de Revit puedes encontrarlas en fichas estructuradas en grupos. Al cambiar el tamaño de la ventana, es posible que las herramientas de la cinta de opciones ajusten automáticamente su tamaño para acomodarse al espacio disponible. Esta función permite que todos los botones estén visibles en la mayoría de los tamaños de pantalla.

Barra de estado

Ahora que comienzas trabajar con Revit la barra de estado te va servir de gran ayuda. Por ejemplo, sin elementos seleccionados ni ninguna orden implementada, te indica “Clic para seleccionar, TAB para alternar, CTRL para añadir y MAYÚS para anular selección”, o lo que es lo mismo, que si en el visor clicas sobre un objeto lo seleccionas, y si además dejas pulsado CTRL en tu teclado puedes añadir elementos a esa selección.

Así mismo, si implentas la orden Línea de modelo:

> Ficha Arquitectura > grupo Modelo > Línea de modelo

Desde la barra de estado te da ayuda para comenzar a trabajar, “Haga clic para introducir punto inicial de línea”.

Barra de controles de vista

La Barra de controles de vista es propia de cada vista y te permite por ejemplo introducir la escala de la vista. Incluye las siguientes La barra de controles de vista se encuentra en la parte inferior de la ventana de la vista, encima de la barra de estado, e incluye las siguientes herramientas:

– Escala.
– Nivel de detalle.
– Estilo visual.
– Camino de sol activado/desactivado.
– Sombras activadas/desactivadas.
– Mostrar/Ocultar el cuadro de diálogo Renderización (disponible solo cuando el área de dibujo muestra una vista 3D).
– Recortar vista.
– Mostrar/Ocultar región de recorte.
– Vista 3D bloqueada/desbloqueada.
– Aislar/Ocultar temporalmente.
– Mostrar elementos ocultos.
– Plantilla de vista temporal.
– Resaltar conjuntos de desplazamiento.

Barra de herramientas de accesos rápido

En la Barra de herramientas de accesos rápido vas a encontrar o situar las herramientas que más utilizas. Si clicas en el botón derecho del ratón sobre una herramienta cualquiera puedes “Añadilar a la Barra de herramientas de accesos rápido”.
