Santiago Bernabéu, historia, transformación y tecnología del nuevo estadio

Santiago Bernabéu se ha convertido en una de las transformaciones arquitectónicas más ambiciosas del panorama deportivo internacional.

______

Detrás de la nueva imagen del Estadio Santiago Bernabéu, sus innovadores espacios y sus avanzados sistemas constructivos, la tecnología ha desempeñado un papel fundamental para coordinar y ejecutar un proyecto de enorme complejidad sin interrumpir su actividad.

En este artículo, voy a repasar la evolución del estadio, desde sus orígenes hasta su transformación en un referente mundial de innovación arquitectónica, analizando también el papel que ha desempeñado la tecnología en elementos tan destacados como la nueva fachada, la cubierta, los asientos o el césped retráctil, un ámbito en el que puedes profundizar con nuestro Máster BIM Manager Internacional (+IA y VR).

Si quieres descubrir esta transformación de la mano de su arquitecto y responsable BIM, Hendrik Hiddemann, te invito a inscribirte en el seminario (gratuito y online) que impartiremos el próximo martes 29 de septiembre a las 16:00 h. Puedes hacerlo desde el enlace naranja de abajo.

Inscripción: Quiero inscribirme en el seminario (gratuito y online), «Santiago Bernabéu, un estadio transformado con BIM»

Estadio Santiago Bernabéu

El Santiago Bernabéu, el estadio del Real Madrid, ha sido uno de los grandes símbolos del fútbol mundial desde su inauguración en 1947. A lo largo de su historia ha experimentado diferentes ampliaciones y remodelaciones para adaptarse a las necesidades de cada época, incrementando su capacidad y mejorando sus instalaciones.

Sin embargo, la evolución de los recintos deportivos y las nuevas exigencias en materia de experiencia del espectador, sostenibilidad, explotación comercial y organización de eventos hicieron necesaria una transformación mucho más profunda. Así, en 2014 nació el proyecto que daría lugar al nuevo Santiago Bernabéu, una remodelación integral que ha convertido el estadio en una infraestructura multifuncional.

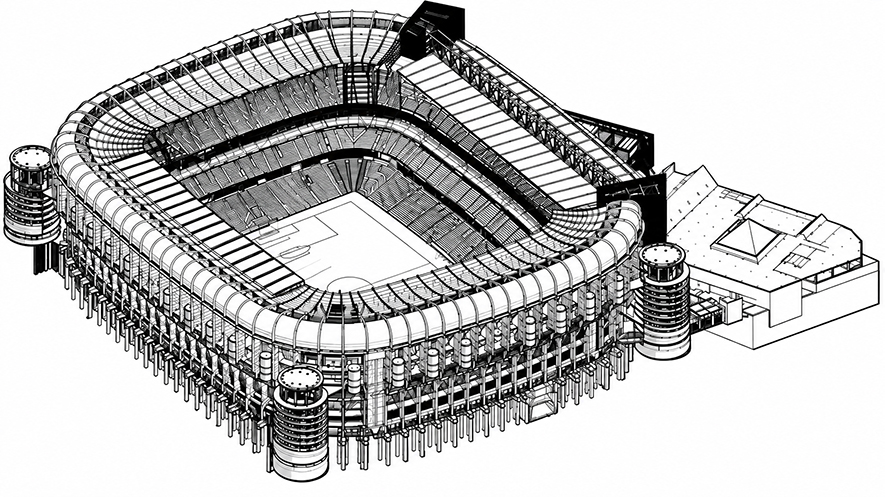

Antiguo Santiago Bernabéu

Antes de la remodelación actual, el estadio Santiago Bernabéu ya era uno de los recintos deportivos más emblemáticos del mundo. Su capacidad, su ubicación en pleno centro de Madrid —en el paseo de la Castellana, 48— y el protagonismo del Real Madrid en algunas de las competiciones más importantes del fútbol lo habían convertido en un referente internacional y, a lo largo de las décadas, el recinto fue objeto de diferentes reformas y ampliaciones para adaptar sus instalaciones a las nuevas necesidades del club, los espectadores y las competiciones deportivas:

Periodo	Actuación	Principales cambios
1944-1947	Construcción original	Se construye el entonces Nuevo Estadio Chamartín, inaugurado en diciembre de 1947
1953-1954	Primera gran ampliación	Se construyen nuevos anfiteatros y se incorporan las torres laterales, aumentando el aforo hasta aproximadamente 125.000 espectadores
1957	Incorporación de iluminación artificial	Se instala un sistema de iluminación que permite celebrar partidos nocturnos y sitúa al estadio entre los recintos deportivos más avanzados de Europa
1980-1982	Reforma para el Mundial de España	Se reestructuran las gradas, se construye una gran cubierta sobre parte del estadio y se incorporan nuevos videomarcadores, además de mejorar los accesos, las zonas de prensa y los vestuarios
1992-1994	Segunda gran ampliación	Se construyen el tercer y cuarto anfiteatro y nuevas torres de evacuación, aumentando la capacidad y mejorando la seguridad del recinto
1997	Adaptación a la normativa UEFA	Se eliminan las localidades de pie para mejorar la comodidad y la seguridad de los espectadores
2001-2006	Plan Director de Florentino Pérez	Se remodelan los espacios interiores, con nuevos vestuarios, palcos VIP y áreas de prensa, además de actuaciones en la fachada este, la ampliación del tercer anfiteatro y el cierre completo de la cubierta
2011	Ampliación de aforo	Se extiende el voladizo del primer anfiteatro y se mejoran diferentes zonas destinadas a los espectadores

Estas actuaciones permitieron que el Santiago Bernabéu se mantuviera durante décadas entre los estadios más importantes del mundo, aunque con el paso del tiempo el recinto empezó a presentar las limitaciones propias de una infraestructura concebida para responder a las necesidades de otra época. Así, las nuevas demandas de experiencia del espectador y explotación de los espacios hicieron necesario dar un paso más y plantear una transformación mucho más ambiciosa, la remodelación integral del Santiago Bernabéu.

Nuevo Santiago Bernabéu

Como ves, la historia del Santiago Bernabéu está marcada por una constante evolución, pero ninguna de las reformas anteriores alcanzó la magnitud de la transformación iniciada en 2019, un proyecto que, además de renovar por completo el estadio, planteaba un reto adicional: ejecutar las obras sin interrumpir la actividad deportiva del club.

Para afrontar este desafío, el «club merengue» convocó un concurso para seleccionar el equipo encargado de su remodelación, al que invitó a participar a «cuatro equipos compuestos por un arquitecto español junto a un estudio internacional de reconocido prestigio: Rafael Moneo + Herzog de Meuron, Rafael de la Hoz + Norman Foster, Lamela + Populous, L35 Arquitectos-Ribas & Ribas + Gmp Architekten», tal y como nos cuenta Alejandro Lorca, director del proyecto en L35 Architects, en una entrevista para nuestro espacio AbiertoXObras.

La complejidad de una actuación de estas características hizo necesario recurrir a tecnologías y metodologías como BIM, una forma de trabajo que facilita el diseño y la ejecución de proyectos de esta envergadura, tal y como explica Hendrik Hiddemann, arquitecto y responsable BIM del proyecto en L35 Architects, «Proyectos complejos, especialmente los estadios, no se pueden diseñar sin la metodología BIM».

Exterior

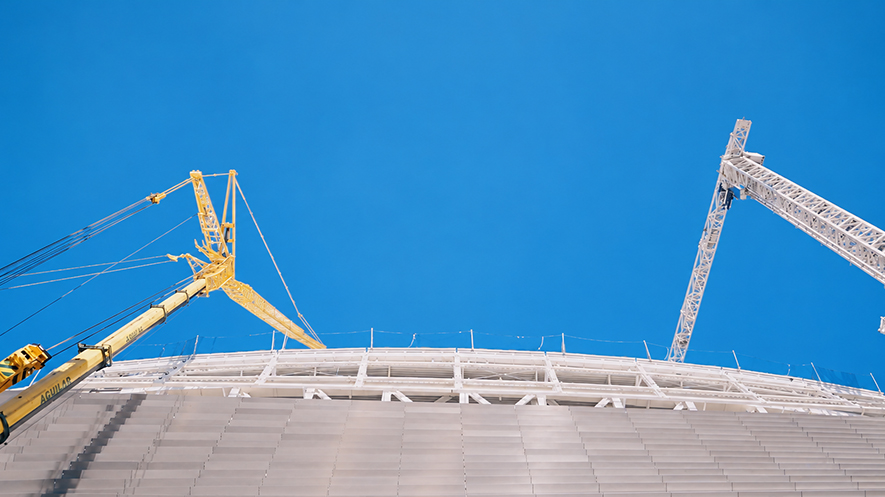

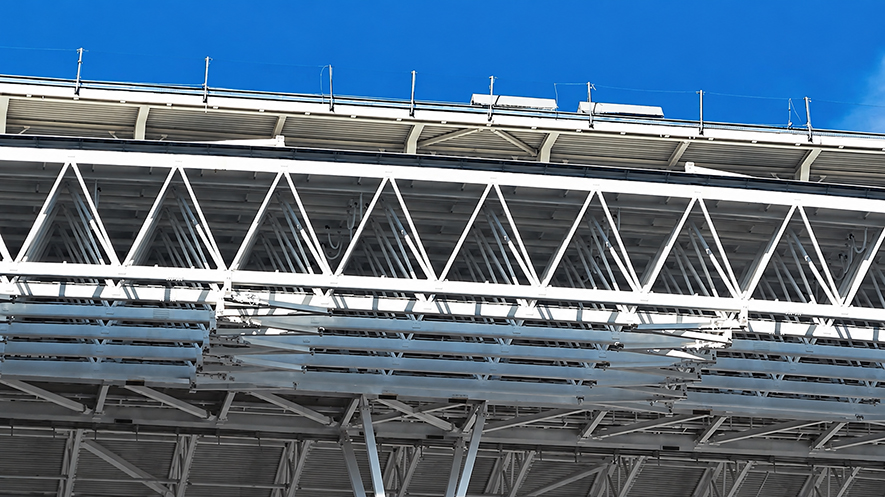

Según explica Alejandro Lorca, «la cubierta retráctil constituyó uno de los mayores desafíos técnicos del proyecto. Los estudios previos demostraron que la estructura original no podía soportar las nuevas cargas, lo que obligó a desarrollar una solución estructural completamente adaptada a las nuevas necesidades».

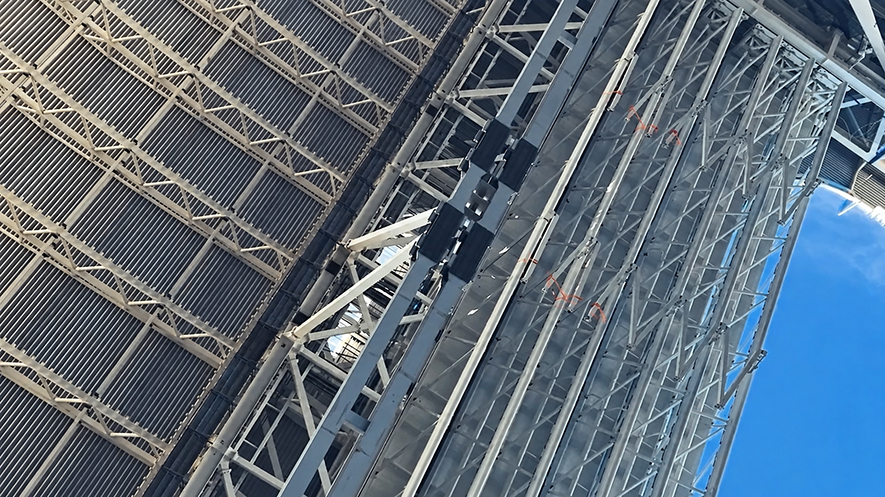

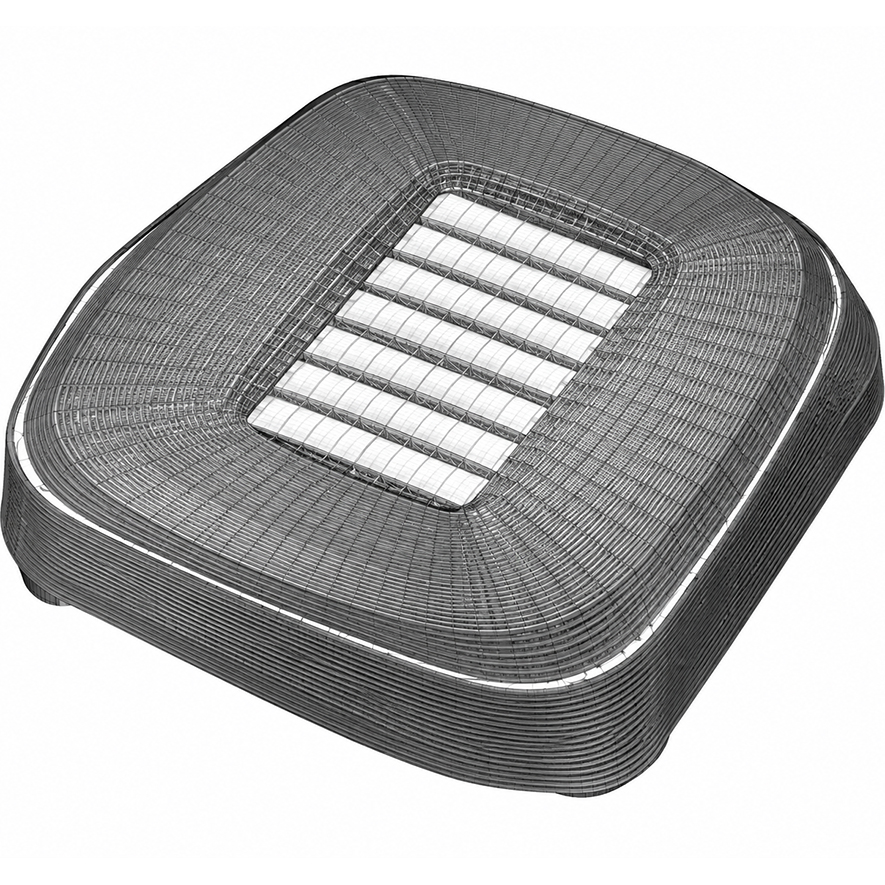

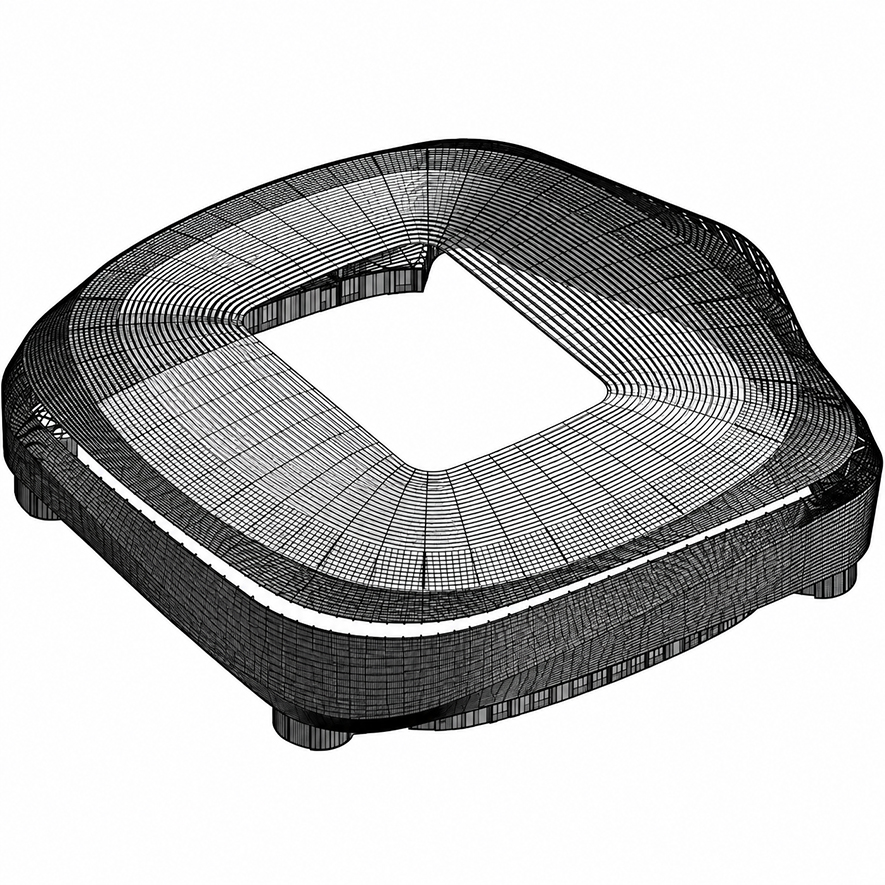

Para coordinar este proceso, esta tecnología desempeñó un papel clave, tal y como explica Hendrik Hiddemann, «Se desarrolló y modeló la estructura metálica de la cubierta, la propia cubierta retráctil y otros elementos asociados mediante modelos digitales de alto nivel de detalle. Gracias a este trabajo, fue posible fabricar numerosas piezas a partir de la información contenida en los modelos, facilitando su transporte y montaje en obra».

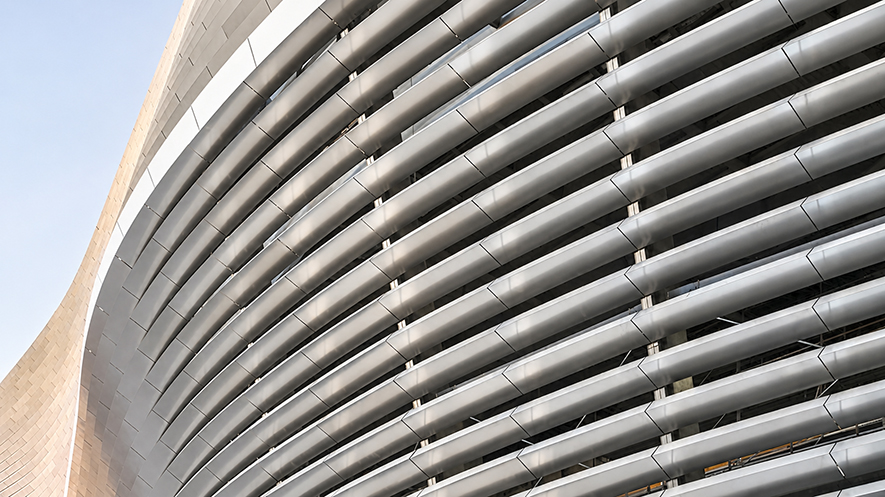

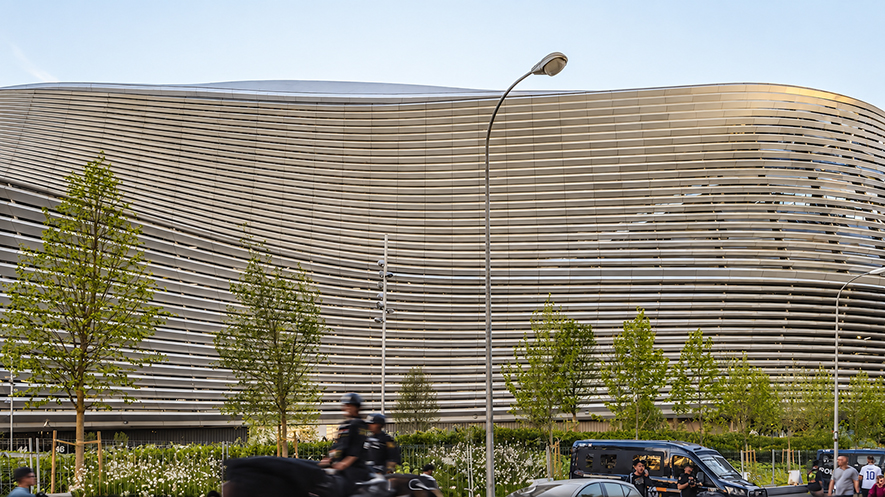

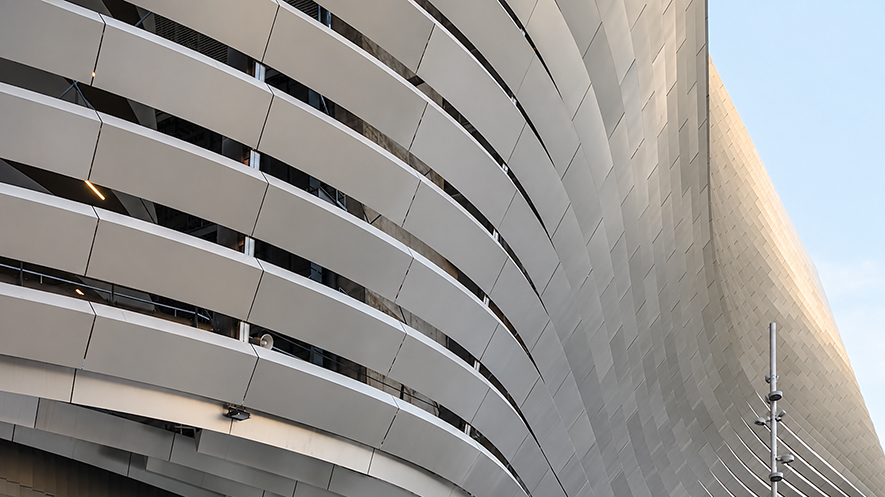

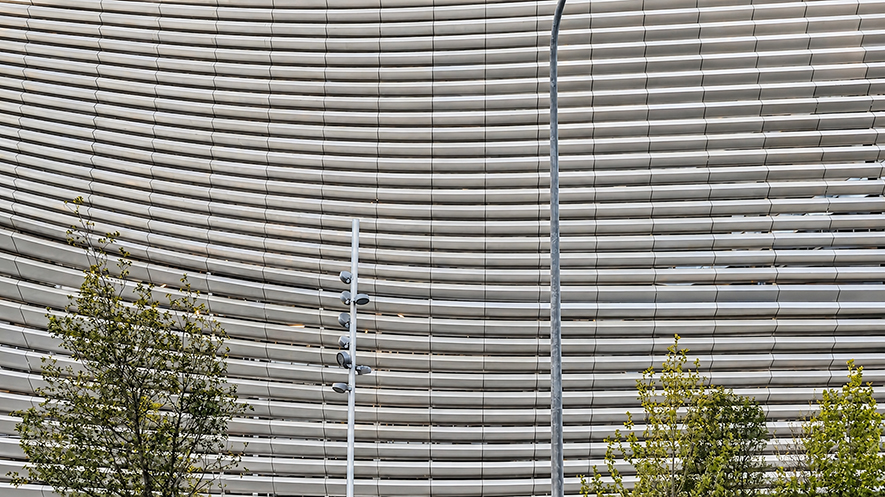

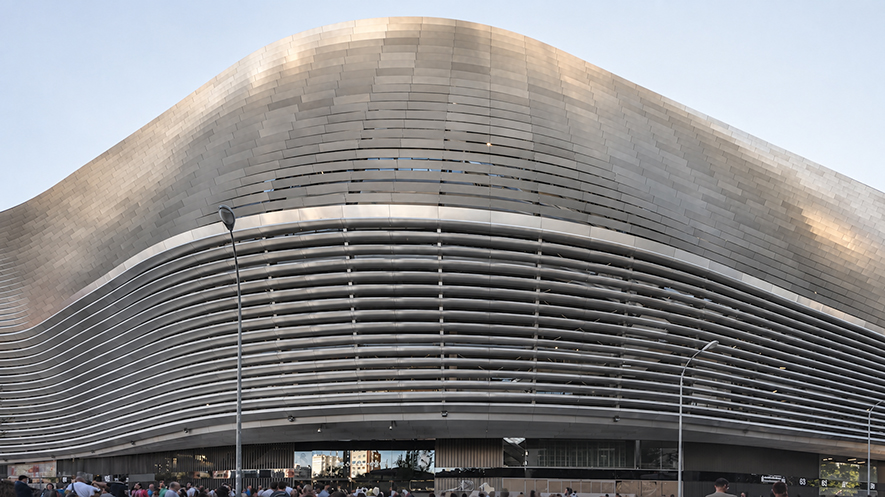

La fachada también se benefició de las posibilidades que ofrece esta tecnología, ya que, como explica Hendrik Hiddemann, «Los modelos digitales sirvieron para realizar diferentes estudios y análisis específicos, incluyendo el comportamiento de las lamas exteriores y posibles efectos de deslumbramiento. Además, su fabricación requirió una precisión extraordinaria, ya que cada pieza se cortaba, numeraba y colocaba en su posición definitiva con un margen mínimo».

Asientos

Además de las grandes estructuras, el uso esta tecnología también permitió optimizar aspectos directamente relacionados con la experiencia de los aficionados y la gestión del aforo del Santiago Bernabéu, un estadio con capacidad para 81.000 espectadores.

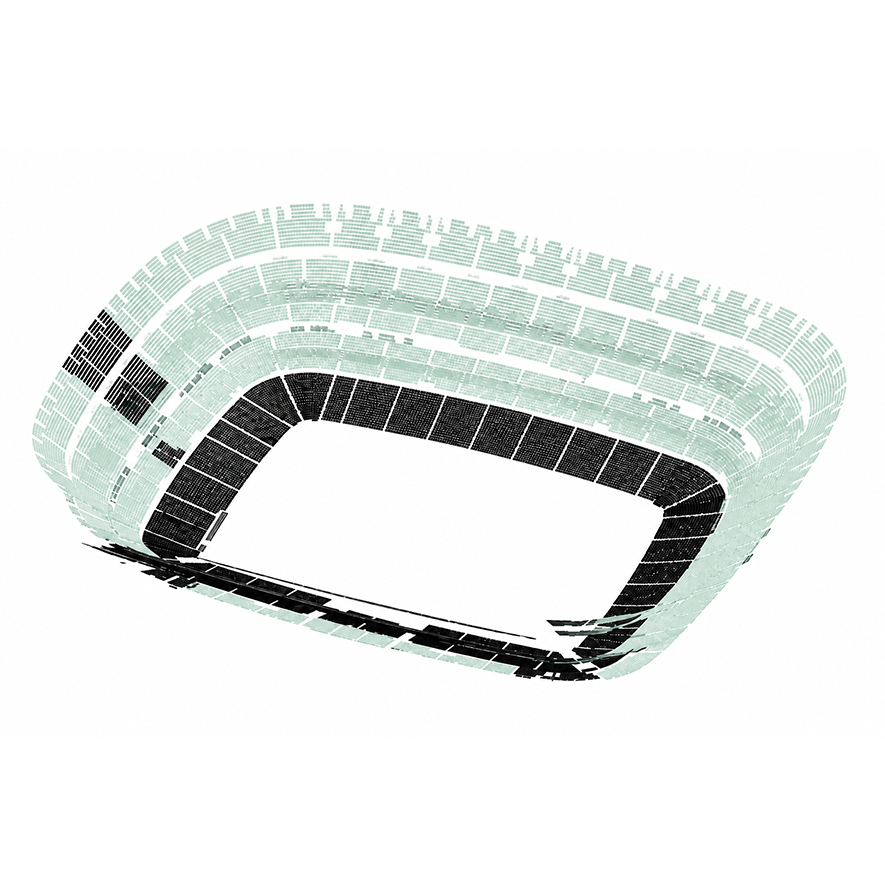

Uno de los usos más interesantes del modelo digital fue la «creación de una representación tridimensional precisa de todos los asientos del estadio. Gracias al escaneo láser y al modelado, el Real Madrid pudo disponer de información exacta sobre la ubicación, identificación y gestión de cada asiento».

La comparación entre el modelo digital y las bases de datos del club permitió detectar alrededor de 500 asientos que no estaban siendo utilizados ni comercializados. Esto puso de manifiesto el potencial del modelo no solo como herramienta de diseño, sino también como sistema de gestión del propio estadio.

Además, durante las distintas fases de la obra, el modelo facilitó la reubicación temporal de abonados en las zonas que permanecían cerradas por trabajos de construcción. Esto permitió mantener la operativa del estadio con el menor impacto posible para los espectadores», explica Hendrik Hiddemann.

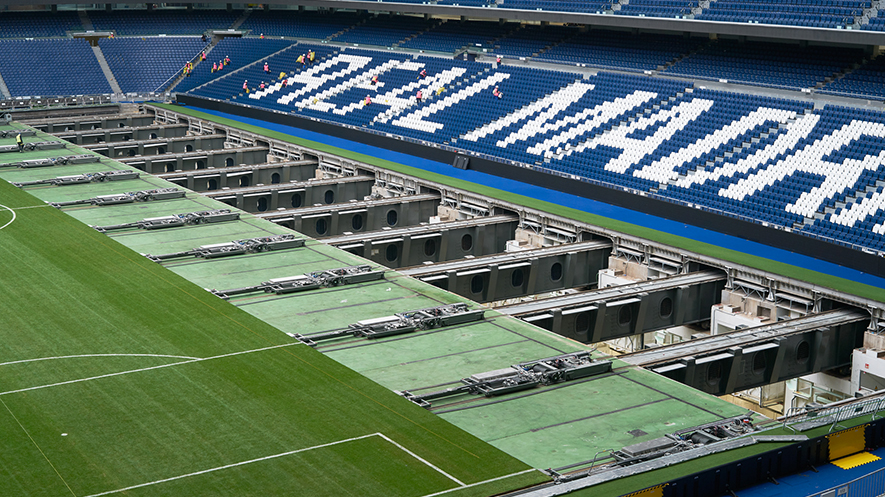

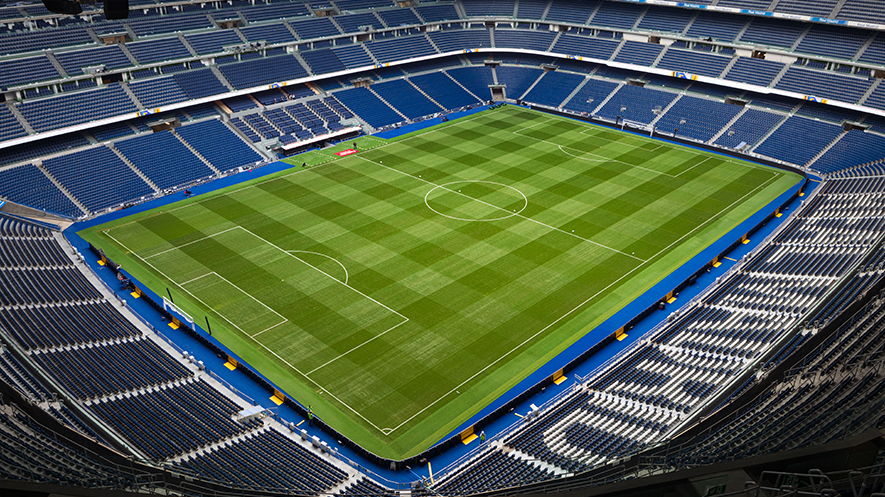

Césped retractil

La transformación del Santiago Bernabéu no se limita a su estructura o a su fachada, sino que también incluye soluciones que permiten cambiar por completo el uso del estadio. Uno de los elementos más innovadores del proyecto es el césped retráctil, diseñado para adaptar el recinto a la celebración de distintos tipos de eventos.

Tal y como explica Alejandro Lorca, «esta solución surgió cuando el proyecto ya estaba avanzado, al plantearse la necesidad de que el estadio pudiera acoger conciertos, espectáculos y otros eventos más allá del fútbol. A partir de ese momento, el césped dejó de ser un elemento fijo para convertirse en un sistema móvil y gestionado de forma subterránea.

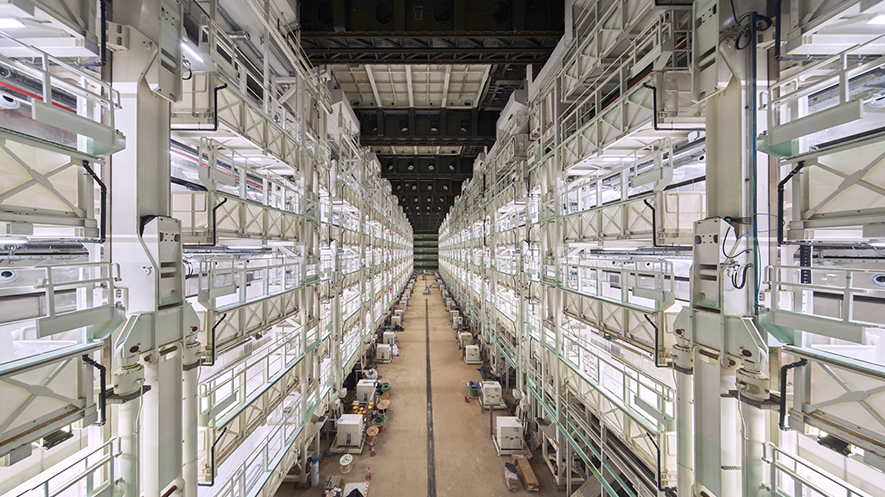

Fue entonces cuando tomó forma la idea del hipogeo, un sistema que permite apilar seis secciones de césped en una estructura situada en el lateral oeste del estadio. Una vez almacenado, el césped continúa recibiendo riego, ventilación, iluminación y mantenimiento constante, lo que garantiza su conservación hasta que vuelve a desplegarse sobre el terreno de juego. Esta solución tuvo que adaptarse a condicionantes especialmente complejos, entre ellos la presencia de infraestructuras ferroviarias en el subsuelo».

Fotos del estadio Santiago Bernabéu

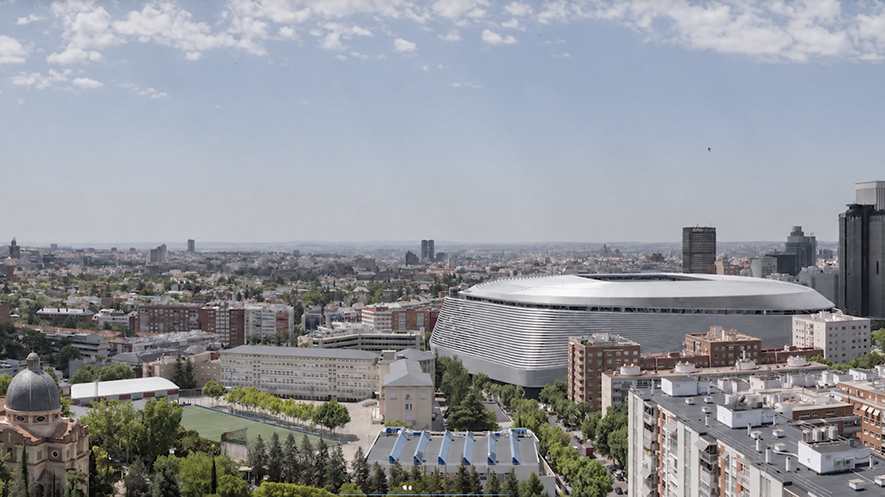

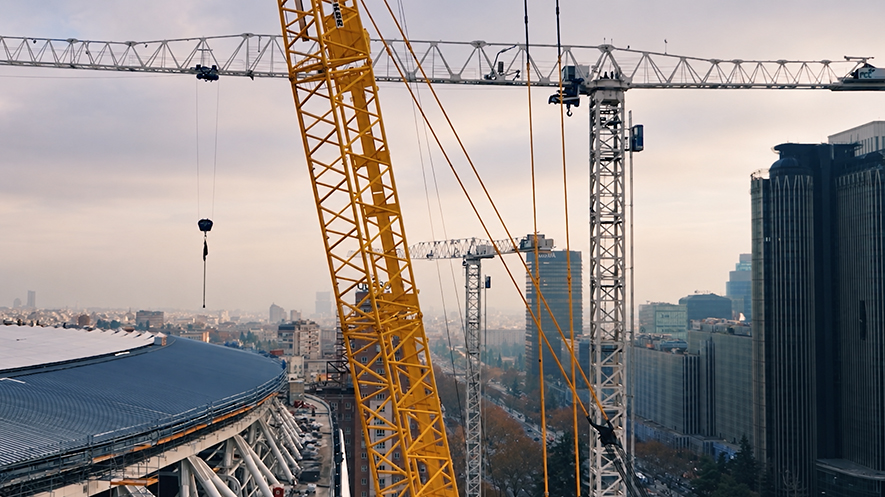

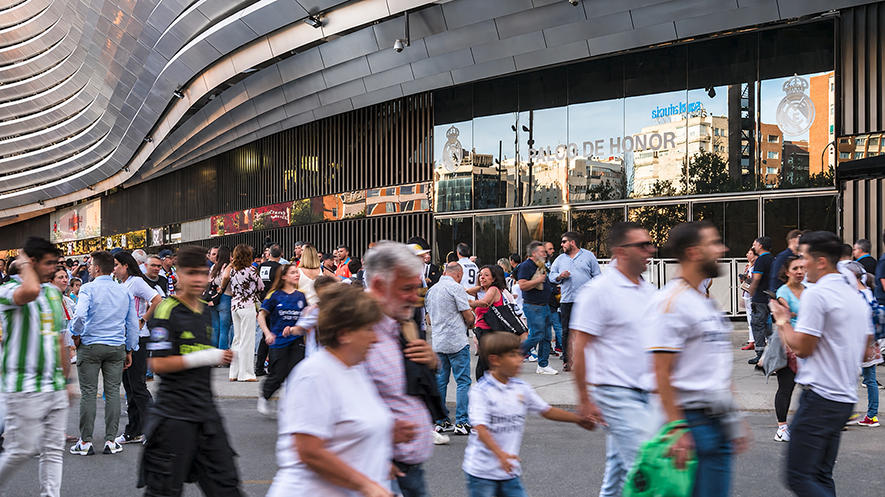

En esta galería de fotos del Santiago Bernabéu puedes descubrir algunos de los elementos más destacados de su transformación, desde la nueva fachada y la cubierta hasta los espacios interiores y las soluciones constructivas que han convertido al estadio en uno de los grandes referentes arquitectónicos del deporte internacional.

Tour en el Santiago Bernabéu

Y si ver las fotos del esstadio no te parece suficiente, te gustara saber que puedes recorrer el estadio en persona a través de un tour por el Santiago Bernabéu. Durante la visita tienes la oportunidad de conocer algunos de sus espacios más emblemáticos y descubrir cómo ha evolucionado el recinto tras su remodelación.
